High Bay Steel Warehouse

Hebei Sunrise International Iron & Steel Co., Ltd. er einn af áreiðanlegustu framleiðendum og birgjum háflóa stálvöruhúss í Kína. Vinsamlegast vertu viss um að kaupa sérsniðna háflóa stálvörugeymslu á samkeppnishæfu verði frá verksmiðjunni okkar. Ef þú hefur einhverjar fyrirspurnir um tilvitnun skaltu ekki hika við að senda okkur tölvupóst.

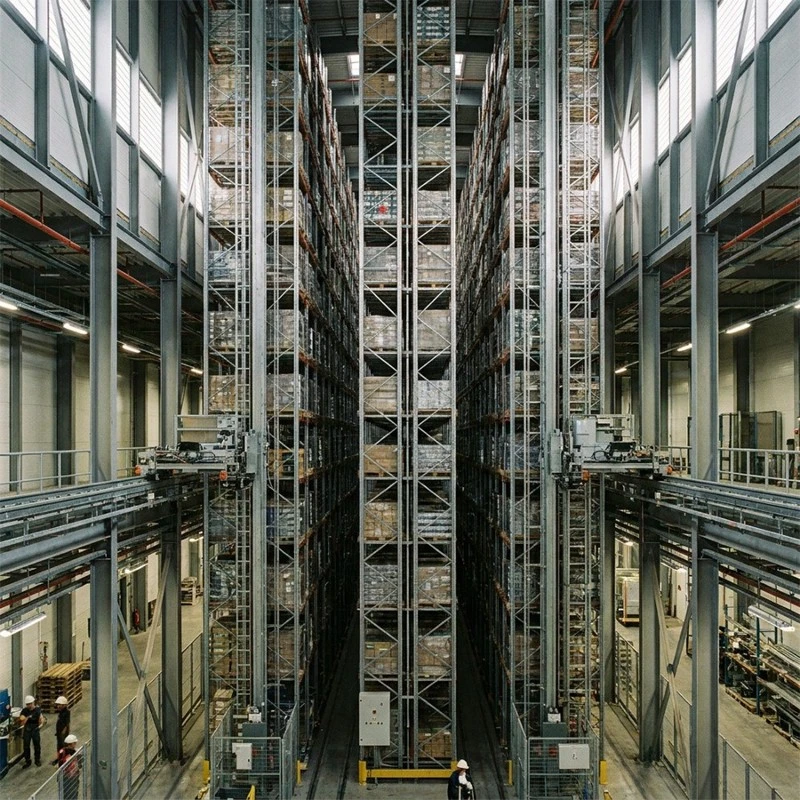

Heiti verkefnis:Arequipa High-Bay AS/RS vöruhús (dreifing á rekstrarvörum til námuvinnslu)
Staðsetning:Arequipa, Perú (sem þjónar koparnámusvæðinu í Suður-Perú)
Mælikvarði:9.800㎡ fótspor, 28m stöflunarhæð, heildargeymslumagn sem jafngildir 50.000 brettastöðum
Jarðskjálftasvæði:Svæði 4 (mikill skjálfti, hönnun PGA 0,45g)
Stáltonnage:3.420 tonn

Sársaukapunktur eiganda:Námuvinnsla í Suður-Perú krefst þess að slithlutir séu fljótir aðgengilegir (myllufóðringar, íhvolfur mulninga, færibandsrúllur). Núverandi ein-hæða vöruhús var land-óhagkvæmt - 4 hektarar sem notað var til geymslu sem hefði átt að þjappa saman í 1 hektara. Eigandinn þurfti a28m-hátt sjálfvirkt vöruhúsfær um að sækja 500 bretti á dag, hannað fyrir alvarlega skjálftaáhættu Arequipa.

Sólarupprás lausn:

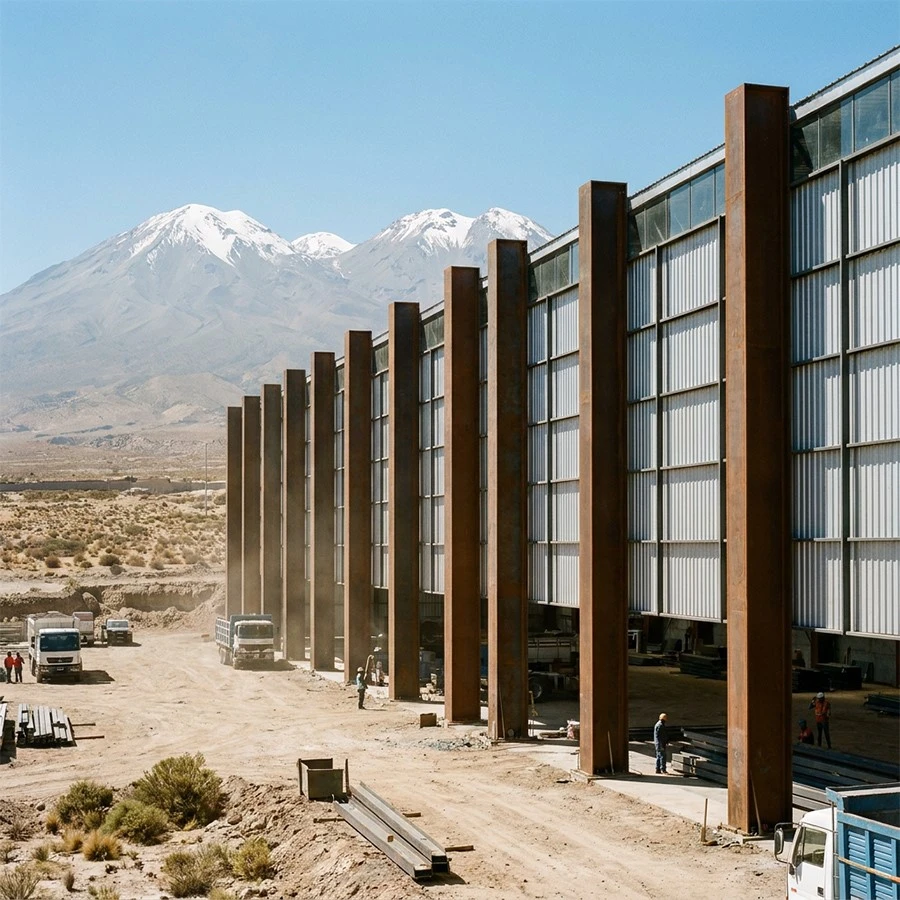

Hannað a28m bjartur-hæð, 39m-gáttarrammimeð uppbyggðum-kassa-súlum (600×600 mm) til að ná mjórri hlutfalli Minna en eða jafnt og 160. Súlubotnar festar, bjálka-súlutengingar stífar-soðnar með fullri-rópsuðu.

Rekki og byggingarbyggingað fullu aftengdur: grindarsúlur á sjálfstæðum fótum einangraðar frá byggingarsúlum með 100 mm jarðskjálftasamskeytum. Byggingargrindin ber aðeins þak-, vind- og jarðskjálftaumslag - ekki rekkjuhleðslu.

Beittorku-dreifandi jarðskjálftaspelkum(Buckling Restrained Braces - BRBs) við gaflaendana, hönnuð til að gefa eftir við hönnunarskjálfta, gleypa allt að 40% af jarðskjálftaorku og verja aðalgrindina fyrir plastaflögun.

Gólfplata:400mm þykkt mikið styrkt(16 mm stangir @ 150 mm báðar áttir) til að styðja við 70 kN/㎡ samþjappað álag frá grindarfótum.

Uppsettleysimarkmiðá 10 föstum stöðum um alla bygginguna til að sannprófa eftir-byggingu á lóðréttri dálki. Hámarks mæld frávik: 8mm yfir 28m hæð (vikmörk: 20mm).

Niðurstaða:Verksmiðjan stóðst stranga jarðskjálftavottun Perú (E-030 staðall) við fyrstu skoðun. AS/RS gangsetningu var lokið á 2 vikum (á móti . 6-venjulegri viku) vegna óvenjulegrar lóðréttrar dálks. Geymsluþéttleiki jókst um440%miðað við fyrra vöruhús viðskiptavinar á einni hæð-.

Vöruhús með háum-flóa eru ekki „há vöruhús“ - þau eru lóðrétt efnisflæðisvélar þar sem hver millímetra af dálkafráviki skilar sér í bilun í skutlu.

Við stöflunarhæð yfir 25 metra getur súlusveigja sem er aðeins 15 mm við miðja-hæð misleitt AS/RS járnbrautarteina nógu mikið til að stöðva allt sjálfvirka kerfið. Vindhleðsla verður aðal hönnunardrifinn - í 25m hæð, vindþrýstingur er um það bil tvöfaldur á við 10m. Jarðskjálftavirkni er ekki-viðræðuhæf, sérstaklega á mörkuðum í Suður-Ameríku og Suðaustur-Asíu með mikla skjálftavirkni.

Há-flóa stálkerfi Sunrise er hannað í kringþrír lóðréttir stífleikar:

Hlutfall dálksmyngra:Minna en eða jafnt og 180 (mun íhaldssamari en dæmigerð 200 leyfð)

Milli-saga:Minna en eða jafnt og H/400 undir þjónustuvindálagi (á móti H/250 fyrir hefðbundnar byggingar)

Fyrsta-náttúrutíðni: >1,5 Hz (forðast ómun með AS/RS skutlulotum)

Sérstakar hönnunarfæribreytur:

Stöðlunarhæð: 25–32m (með möguleika á að lengja í 40m á lágum-skjálftasvæðum)

Gólfhleðsla: 60–80 kN/㎡ við grunnsúlur (þegar fullhlaðinn rekki)

Rekki samþætting: rekki kerfi óháð byggingu ramma (til að forðast víxlverkun álagsflutnings)

Byggingarbreidd: dæmigerð 36–45m (takmörkuð af AS/RS kranasviði)

Í 28m stöflunarhæð keyrir AS/RS skutla á stýrisbrautum sem festar eru við grindarbygginguna. Leyfilegt frávik járnbrautarjöfnunar er aðeins ±5 mm yfir alla ferðalengdina. Bygging súluuppgjörs eða halli aðeins 3 mm við botninn getur þýtt í 10 mm á járnbrautarhæð.

Sunrise sendi fjóranákvæmniseftirlitsráðstafanirí Arequipa verkefninu:

1.Tveggja-þráða dálkagrunnsteypa:Grunnplötur voru stilltar með stilliskrúfum í ±0,5 mm hæð, fúgaðar til lokahækkunar og látnar herða í 14 daga áður en nokkurt súlustál var reist. Þetta útilokaði byggð við uppsetningu.

2.Vöktun dálks-fyrir-lóðréttleika:Hver súla var búin alaser lóða móttakaravið reisn - skynjara sem tilkynnti stöðugt hallahorn á spjaldtölvu verkfræðingsins. Súlur voru settar í rauntíma, ekki eftir að ramminn var fullboltaður.

3. Rail alignment pre-uppgerð:Með því að nota raunveruleg eins og-byggð dálkahnit, mynduðu smáatriði Sunrise ajárnbrautarleiðréttingarkort- spáir fyrir um hvaða járnbrautarskemmdir þyrftu að leggjast á áður en grindin kom á staðinn. Af--hillupakkningar voru for-skornar í tiltekna þykkt.

4. Loka laser könnun:Eftir að allt stál var reist en fyrir þakklæðningu tók þrívíddar laserskönnun allt mannvirkið. Teinastuðningsfestingar voru síðan settar upp með shim leiðréttingum fengnar úr skönnuninni - sem náði endanlega brautarjöfnun innan ±2 mm.
